本章说明安装设备所需的环境条件,安装所需的电力、给水及排水。如您已让本公司安装,本章可跳过。如您想重新放置本设备,请参考本章。
打开设备的包装箱时,按《随机附件清单》检查提供的全部附件及备用件。
若您已特别在合同中注明选购了某一零件,请根据《随机附件清单》仔细核对。
如有任何零件丢失或损坏,请立即与您的供货商或本公司联系。
1.1 安装的环境条件
放置设备应满足下列条件:
1.1.1 周围环境
温度范围:5~35℃;
湿度范围:≤85%RH;
大气压力:86~106KPa;
空气质量:无高浓度粉尘和腐蚀性气体;
地面要求:平整、通风良好。
1.1.2 空间位置
为了通风及操作、维修方便,请按下列要求的空间位置来摆放设备。
1. 设备四周至少应留有一人通过的空间,即≥400mm;
2. 设备开箱门处应留有箱门能任意正常开关的空间,且设备箱门的正前方不能有其它物件,以免设备开箱门时排出的热湿蒸汽使之受潮或烫坏。
3. 本设备的详细空间尺寸要求见具体的空间尺寸图。
1.2 设备供电条件
1.2.1 供电条件
检查市电供电设备(提供电源的电缆线直径、供电开关的容量等),确保其满足下列条件:
1. 频率及误差: 50±0.5Hz;
2. 电压及误差: AC 220±10%V;
3. 用户供电电源开关禁止使用闸刀开关或电源插座,一定要使用断路器。
设备在运行时,设备供电电压不能超过额定电压的±10%。若超出此范围,可能会导致设备报警(如:E05 箱内循环风机过热\E06
箱内循环风机过流)或停机。(±5%佳)。
由于闸刀开关和电源插座本身的电气特性,若用其作为本设备的供电开关,则会造成设备隐患。
1.2.2 接地线

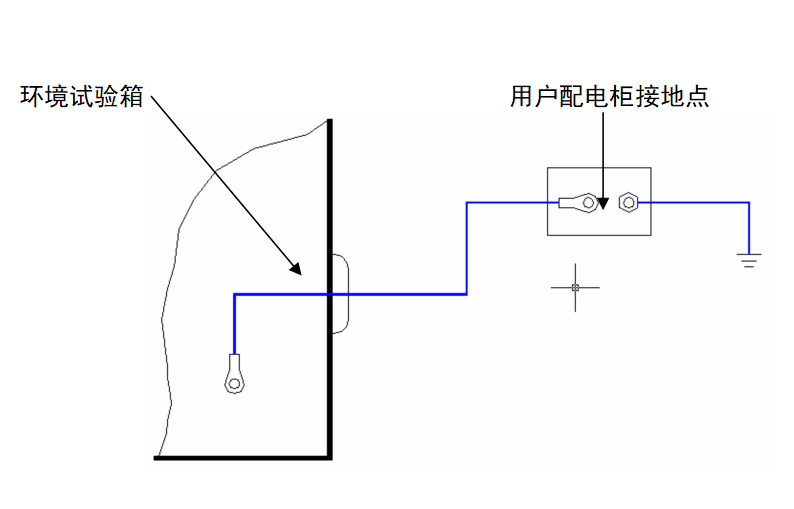

设备接地可防止电击和由于运行不良而产生的噪声。设备提供了接地线,请事先准备好
接地端子。如(接地线图):
设备使用前必须接地,若没接地,设备发生漏电的意外情况时,漏电保护开关将不会动作,这必然会发生触电的危险事故;
不得将地线连接到气体管道;
不得和其它设备共用地线。
供电电源无接地端子时,连接地线使得对地电阻≤10Ω。
1.2.3 接电缆

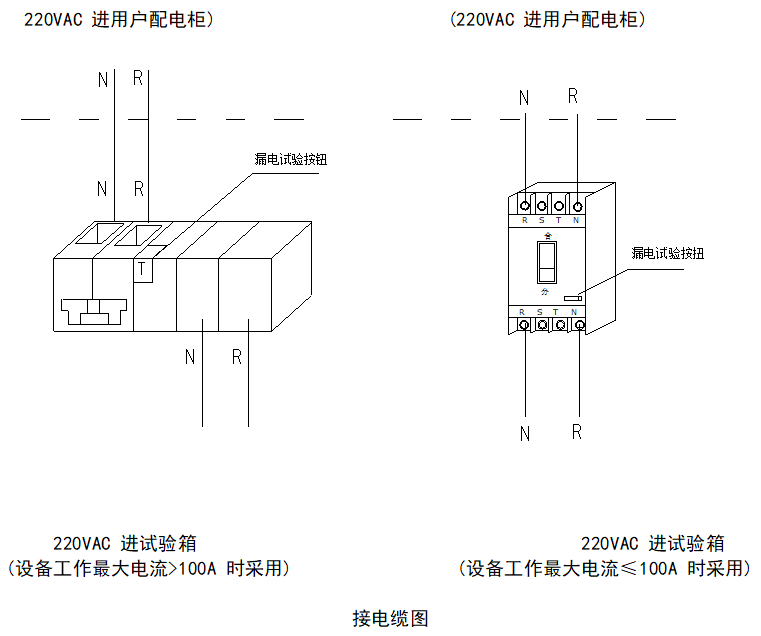

将设备的供电电缆与市电电源按(接电缆图)连接。
电源电缆必须用螺钉上紧,若连接不够紧会导致接触电阻增加,从而多产生热量。严重时会有火花产生甚至着火。
1.下列情形不得将主电源开关置于ON
在打开配电柜的盖板时;
查看电路部分元件或设备进行维修保养时。
2.设备如有样品电源,用户须将样品电源引至设备配电板上的样品电源接线端子。
若电源相序接错,设备不能运行,控制器将报“E04 总电源相序错”的信息,把三相供电电缆中的任意两相互换即可消除错误。
